三牙輪鉆頭尺寸簡介
金3 7/8（98mm) 帆7 1/2(190mm) 鉆10 5/8(269mm) 采16(406mm) 設800mm備4 5/8(118mm) 有7 7/8(200mm) 限11 5/8(295mm) 公17 1/2(445mm) 司900mm 金5 7/8(149mm) 帆8 1/2（216mm) 鉆12 1/4(311mm) 采26(660mm) 設1200mm 備6(152mm) 有9 1/2(241mm) 限13 5/8(346mm) 公 500mm 司6 1/2(165mm) 簡9 7/8(250mm) 介15 1/2(393mm) ；600mm

三牙輪鉆頭的分類

1、軸承類型：滾動軸承和滑動軸承

2、密封類型：橡膠密封和金屬密封

3、按牙齒的固定方式分為：鑲齒（硬質合金齒）三牙輪鉆頭和銑齒（鋼齒）三牙輪鉆頭

工作原理
牙輪鉆頭在鉆壓和鉆柱旋轉的作用下，牙齒壓碎并吃入巖石，同時產生一定的滑動而剪切巖石。當牙輪在井底滾動時，牙輪上的牙齒依次沖擊、壓入地層，這個作用可以將井底巖石壓碎一部分，同時靠牙輪滑動帶來的剪切作用削掉牙齒間殘留的另一部分巖石，使井底巖石全面破碎，井眼得以延伸。[1]4產品優勢編輯石油鉆井和地質鉆探中應用最多的還是牙輪鉆頭。牙輪鉆頭在旋轉時具有沖擊、壓碎和剪切破碎地層巖石的作用，所以，牙輪鉆頭能夠適應軟、中、硬的各種地層。特別是在噴射式牙輪鉆頭和長噴嘴牙輪鉆頭出現后，牙輪鉆頭的鉆井速度大大提高，是牙輪鉆頭發展史上的一次重大革命。牙輪鉆頭按牙齒類型可分為銑齒（鋼齒）牙輪鉆頭、鑲齒（牙輪上鑲裝硬質合金齒） 牙輪鉆頭；按牙輪數目可分為單牙輪、雙牙輪、三牙輪和多牙輪鉆頭。國內外使用最多、最普遍的是三牙輪鉆頭。

在石油、勘探以及各種鉆探行業中牙輪鉆頭是不可缺少的重要部分,但是牙輪鉆頭對一些鉆探行業來說價格實在太高,這就促使一些鉆探行業對二手牙輪鉆頭產生了很大興趣,其價格低,質量可靠(在石油鉆探中只使用了其壽命的1/3),為鉆探行業降低了大量成本，所以二手牙輪鉆頭已經成為一些鉆探行業中的一重要部分.

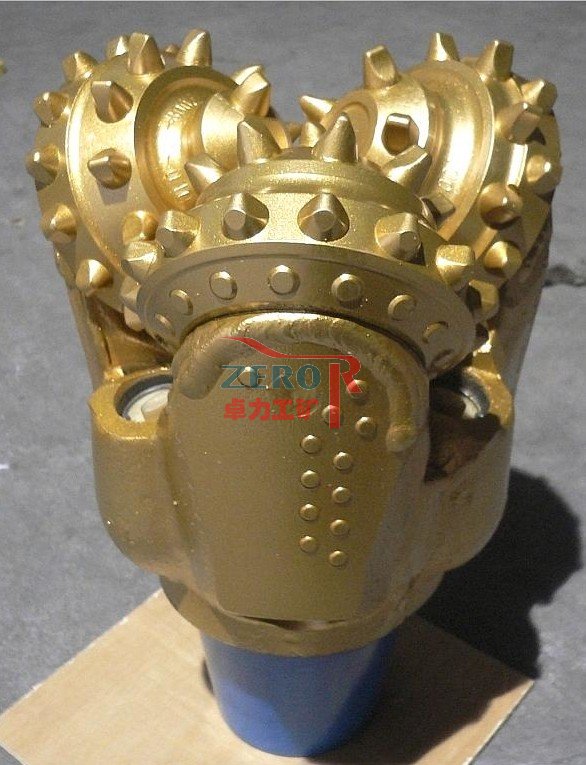

FJ517G三牙輪鉆頭

所屬分類

鉆井,勘探,石油,鉆頭,鉆井配件

產品名稱

215.9mm金屬密封江漢鑲齒三牙輪鉆頭

產品型號FJ517G

結構特點

1、采用浮動軸承結構，浮動元件由高強度、高彈性、高耐溫性、高耐磨性特點的新材料制成，表面經固體潤滑劑處理。在降低軸承副相對線速度的同時，減少摩擦面溫升，能有效提高高鉆壓或高轉速鉆井工藝條件下的軸承壽命和軸承可靠性。

2、采用高精度的金屬密封。金屬密封由一副精心設計加工的金屬密封環作為軸承軸向動密封，兩個高彈性的橡膠供能圈分別位于牙掌和牙輪密封區域內作為靜密封，優化的密封壓縮量確保了兩個金屬環密封表面始終保持良好接觸。

3、鋼球鎖緊牙輪，適應高轉速。

4、采用可限制壓差并防止鉆井液進入潤滑系統的全橡膠儲油囊，為軸承系統提供了良好的潤滑保證。

5、采用可耐250°C高溫、抗磨損的新型潤滑脂。

6、鑲齒鉆頭采用高強度高韌性硬質合金齒，優化設計的齒排數、齒數、露齒高度和獨特的合金齒外形，充分發揮了鑲齒鉆頭高耐磨性和優異的切削能力。鋼齒鉆頭齒面敷焊新型耐磨材料，在保持鋼齒鉆頭高機械鉆速的同時，提高了鉆頭切削齒壽命。

橡膠密封三牙輪鉆頭

產品介紹

H系列鉆頭為O形橡膠密封滑動軸承鉆頭，在常規轉速下使用可承受較高的鉆壓。

所屬分類

鉆井，勘探，石油，鉆頭，鉆井配件

主要結構特點

1、采用高強度高韌性硬質合金齒，提高了齒的抗沖擊能力，減少斷齒率；

2、優化設計的齒排數、齒數、露齒高度和獨特的合金齒外形，充分發揮了鉆頭切削能力和切削速度；

3、采用卡簧鎖緊牙輪，能承受高鉆壓；

4、牙輪內孔鑲焊減磨合金，提高軸承的抗咬合能力；

5、采用高飽和丁腈橡膠O形密封圈，優化的密封壓縮量提高了軸承密封的可靠性；

6、采用可限制壓差并防止鉆井液進入潤滑系統的全橡膠儲油囊，為軸承系統提供了良好的潤滑，并保證“O”形密封圈正常工作，提高了鉆頭工作壽命；

7、采用可耐250℃高溫,低磨損的新型潤滑脂,提高了鉆頭密封潤滑系統耐高溫的能力



使用注意事項

三牙輪鉆頭是應用最廣泛的鉆井鉆頭之一，具有適應地層廣，機械鉆速高的特點。三牙輪鉆頭由切削結構、軸承結構、鎖緊元件、儲油密封裝置、噴嘴裝置等二十多種零部件組成。
a 、接、卸鉆頭時不要碰壞牙輪鉆頭齒輪。
b 、要保持泥漿干凈， 防止堵鉆頭水眼而影響鉆頭的使用。 　　
c、下鉆控制速度，防止突然遇阻，使牙輪鉆頭發揮更好的效果。
